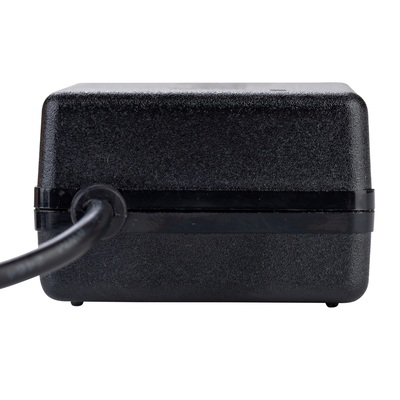

NetPing датчик наличия электропитания 995S1

Устройство не предназначено для бытового применения.

Датчик позволяет определить только факт присутствия или отсутствия напряжения в розетке питания. Датчик не позволяет определять значение напряжения в розетке электропитания!

Выход датчика представляет собой Н. З. (нормально закрытые) и Н. О. (нормально открытые) контакты реле («сухой контакт», три провода: Н. З. — общий — Н. О.). Когда напряжение ниже 155–175 В, контакты реле находятся в разомкнутом состоянии. Когда напряжение выше 178–193 В, состояние контактов меняется на противоположное.

Датчик подключается к контактам IO и GND устройств NetPing/UniPing из расчета того, какой логический уровень нужно получить при отсутствии напряжения. Полярность подключения проводов от датчика значения не имеет.

Информация о подключении датчика указана в документе «Руководство пользователя» на подключаемое к датчику устройство. Информация о конфигурировании датчика и функциональности указана в документе «Описание встроенного ПО» на то устройство, к которому вы подключаете датчик.

При необходимости определить, есть ли напряжение в 3-фазной цепи, выведите три розетки электропитания от каждой фазы и используйте три датчика наличия электропитания.

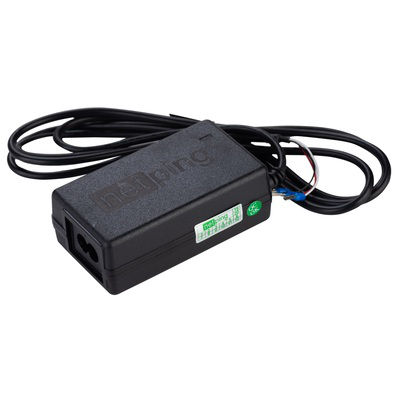

Датчик идет в комплекте с несъемным кабелем с наконечниками на концах. Длину кабеля можно увеличить при помощи удлинителей шлейфа датчика RC-4, которые последовательно включаются друг в друга или самостоятельно при помощи любого провода с сечением не менее 0,4 мм². Максимально допустимая длина шлейфа — 100 метров.
